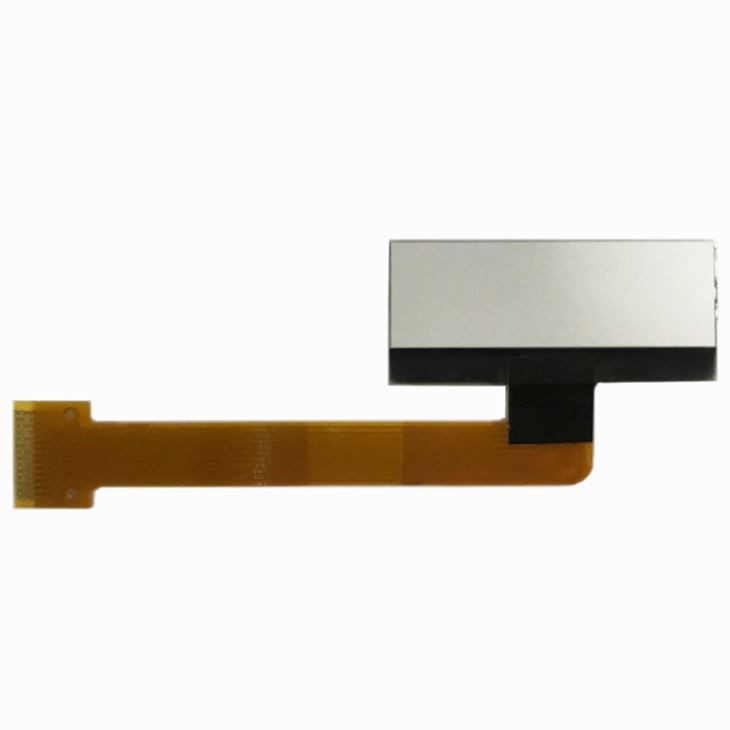

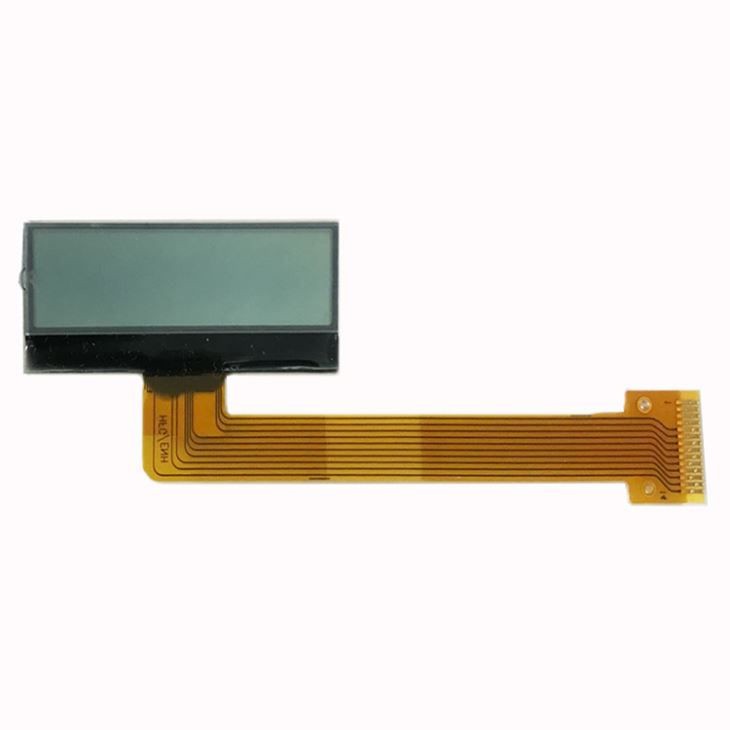

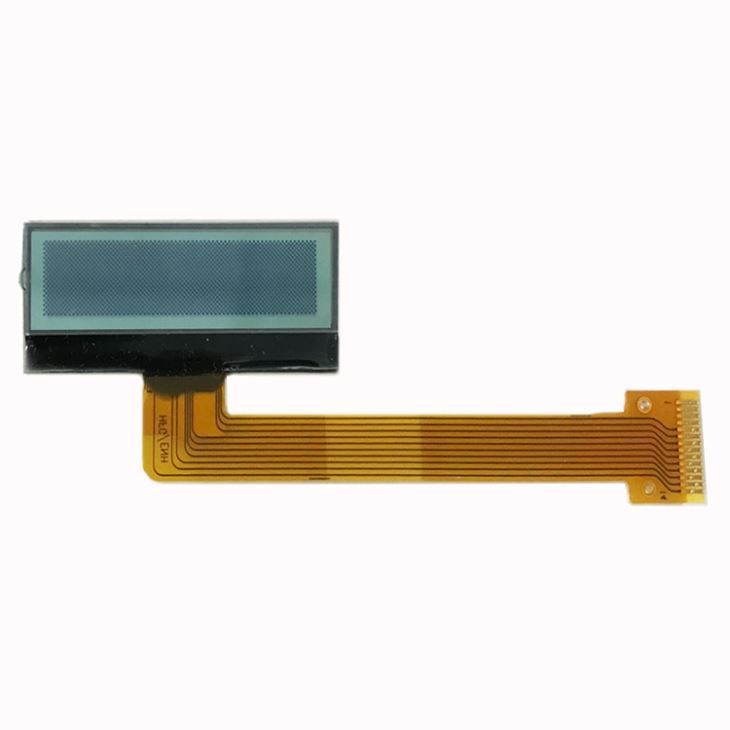

Modul grafičkog LCD zaslona male veličine
Za sve naše LCD zaslone, naši dizajnerski inženjeri prikupili su mnoge podatkovne tablice LCD kontrolera dok su provjeravali različite kontrolere zaslona i skupove čipova. Dodali smo ih ovdje kako bismo vam olakšali rad s ovim različitim kontrolerima i skupovima čipova.
- Uvod u proizvod
detalji o proizvodu
Za sve naše LCD zaslone, naši dizajnerski inženjeri prikupili su mnoge podatkovne tablice LCD kontrolera dok su provjeravali različite kontrolere zaslona i skupove čipova. Dodali smo ih ovdje kako bismo vam olakšali rad s ovim različitim kontrolerima i skupovima čipova. Crystalfontz ne izrađuje niti održava ove LCD podatkovne tablice; oni se isporučuju jednostavno "kakvi jesu" za vašu upotrebu.
Tehnički podaci

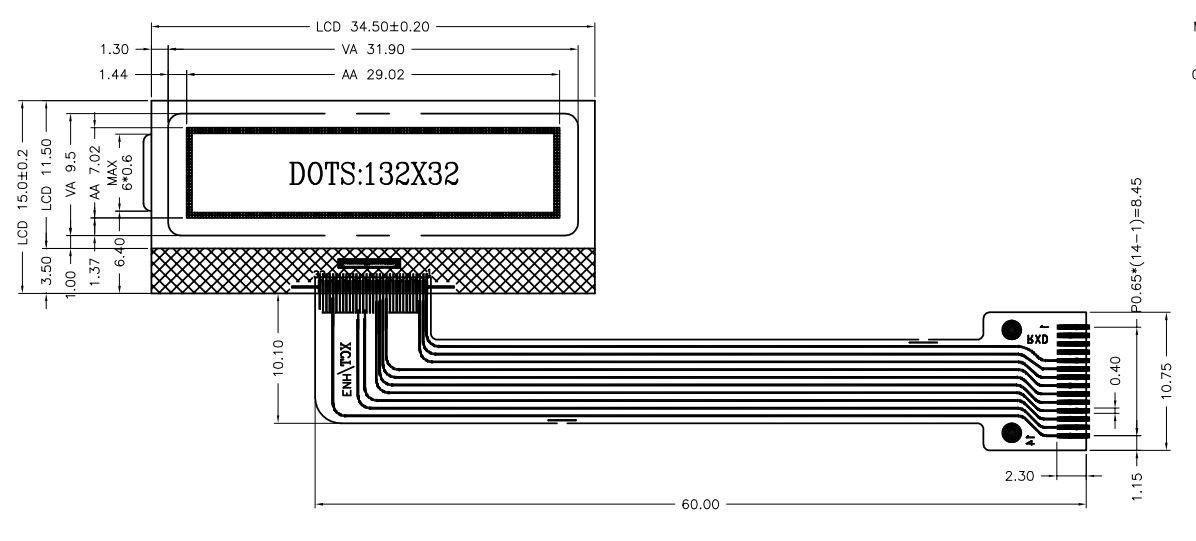

Mali grafički LCD zaslon | |
Veličina okvira | 34,5x15 mm |
Područje pogleda | 31,9x9,5 mm |
Aktivno područje | 29,02x7,02 mm |
Razlučivost zaslona | 132x32 |
Način prikaza | FSTN/Reflektivno/Pozitivno |
Kut gledanja | 12:00 |
Metoda pogona | 1/32 dužnosti, 1/6 pristranosti |
VOP | 6.2V |
VDD | 3.0V |
VRH | -10 - plus 60 |
TST | -20- plus 70 |
Priključak | COG plus FPC |
Pokretač IC | ST7567 (ili drugi kompatibilni IC) |
Sukladno RoHS | Da |
1. Način prikaza: FSTN / reflektirajući / pozitivni.
2. Kut gledanja: 12 0' sat.
3. Metoda pogona: 1/32 Duty 1/6 Bias, Vop=6.2V (uzorak korisnika), Vdd=3.0V.
4. Gore: -10 stupanj ~ plus 60 stupnjeva , Tst: -20 stupanj stupanj ~ plus 70 stupnjeva stupanj .
5. Konektor: COG plus FPC.
6. Pogon IC: ST7567 (ili drugi kompatibilni IC)
7. Sukladno RoHS: Da.
Pitanja
1. Možete li dostaviti crteže i povezane postupke?
O: Možemo pružiti crteže i procedure za potvrdu kupaca.
2. Kako upravljate kvalitetom proizvoda?
O: Proizvodi se peku, stare, električna mjerenja i drugi postupci za testiranje.
3. Je li proizvod na zalihi? Koliko dug proizvodni ciklus?
O: Neki proizvodi su na zalihi, proizvodnja malih serija za 1 tjedan, masovna proizvodnja za 2 tjedna.
